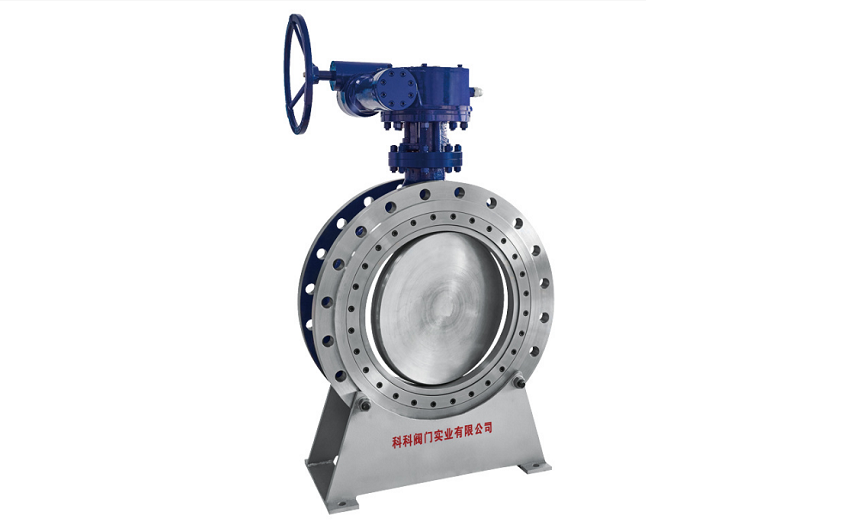

D343H型雙向流硬密封旋球閥

D343H型雙向流硬密封旋球閥

產品分類：旋球閥

生產基地：浙江溫州市龍灣區永興小塘工業區銷售部一：0577-85981234 85888488 傳真：0577-86938649 銷售部二：0577-86937649 85983667 傳真： 0577-85983668 郵箱：yute@yute.cn

聯系我們

產品簡介

D343H型雙向流硬密封旋球閥概述

D343H型雙向流硬密封旋球閥是用于管道介質快速切斷作用的閥門，一般適用于常溫常壓狀態的管道，屬于雙向型旋球閥，其結構特點為

固定球球閥，利用內部的球體對介質起到節流的效果。而其結構設計能夠使得雙向流硬密封旋球閥的閥座和閥體，密封件之間減輕摩擦，減少啟動力矩，從而提高旋球閥使用壽命。

D343H型雙向硬密封旋球閥工作原理

雙向流硬密封旋球閥在管道位置上，通過手動的手柄對旋球閥進行啟閉，手柄的驅動力帶動內部的球體與閥座的位置發生變化，從而起到開啟和關閉旋球閥的作用，而雙向流硬密封旋球閥又與管道介質相連接，管道自然會被開啟和關閉，這是D343H型雙向流硬密封旋球閥的主要工作原理。

D343H型雙向流硬密封旋球閥的材質

雙向流硬密封旋球閥大部分采用不銹鋼材質，材料堅固耐用，不易生銹，提高了旋球閥的耐用性，表面光滑材質色澤光亮。

D343H型雙向流硬密封旋球閥結構特點

雙向流硬密封旋球閥能夠對管道介質雙向密封，一般的回流管道或者是多向管道可以使用，與單向球閥的區別在于D343H型雙向流硬密封旋球閥安裝中不需要考慮介質流動方向，其在管道中雙向作用不會因為介質的回流造成內部泄漏，這是其結構特點之一。另外其偏心的結構設計使得，內部密封部件與閥座不會造成過大的摩擦，減少了力矩，提高了雙向流硬密封旋球閥的使用率，這是另一個特點。

D343H型雙向流硬密封旋球閥的材質特點使得其具有體積小，重量輕，使用方便的特點，再加上其密封摩擦小，啟閉輕便等特點使得這種D343H型雙向流硬密封旋球閥被使用于水處理管道中，適用于水，油類等介質。

D343H型雙向流硬密封旋球閥的性能

適用介質：水，污水，油品

壓力環境：常壓（如無注明需求）

溫度環境：常溫（如無注明需求）

驅動方式：手動

介質流動方向：雙向

結構形式：固定球球閥，偏心結構

閥門作用：調節管道介質和切斷介質流動

閥門標準：國標

作用方式：雙向作用

適用管道類型：二通式

連接方式：法蘭連接

D343H型雙向流硬密封旋球閥壓力參數和適用范圍

	公稱壓力	實驗壓力			適用溫度	適用介質
	公稱壓力	殼體強度	正向密封實驗	反向密封實驗	適用溫度	適用介質
DN50-3000MM	0.6	0.9	0.66	0.66	未注明為可生產	清水、污水、油品
	1	1.5	1.1	1.1
	1.6	2.4	1.76	1.76
	2.5	3.75	2.75	2.75
	4	6	4.4	4.4

D343H型雙向流硬密封旋球閥執行標準

標準內容	標準號	標準名稱
法蘭標準	GB/9113-2010	整體鋼制管法蘭
法蘭標準	GB/T17241.6-2008	整體鑄鐵管法蘭
結構長度標準	GB/T17241.6-2008	整體鑄鐵管法蘭
結構長度標準	GB/T12221-2005	金屬閥門結構長度
結構長度標準	G/T13927-2008	通用閥門壓力試驗
壓力實驗標準	GB/T12237-2007	通用閥門法蘭對焊連接鋼制球閥
壓力實驗標準	GB AT 12238-2008	通用閥門法蘭對夾連接煤閥
使用材料標準	GB AT 12226-2005	通用閥門灰鑄鐵件技術條件
	GB/T12227-2005	通用閥門球墨鑄鐵件技術條件
	GB AT 12229-2005	通用閥門碳素鋼鑄件技術條件
	GB/T12230-2005	通用閥門奧氏體鋼鑄件技術條件
